Desde el inicio de su recorrido en la centrales generadoras hasta llegar a los centros de consumo, la energía eléctrica es conducida a través de líneas de transmisión y redes de distribución formadas por conductores eléctricos.
1. ¿QUE ES UN CONDUCTOR ELÉCTRICO?
Se aplica este concepto a los cuerpos capaces de conducir o transmitir la electricidad.
Un conductor eléctrico esta formado primeramente por el conductor propiamente tal, usualmente de cobre. Este puede ser alambre, es decir, una sola hebra o un cable formado por varias hebras o alambres retorcidos entre sí.
Los materiales mas utilizados en la fabricación de conductores eléctricos son el cobre y el aluminio.
Aunque ambos metales tienen una conductividad eléctrica excelente, el cobre constituye el elemento principal en la fabricación de conductores por sus notables ventajas mecánicas y eléctricas.
El uso de uno y otro material como conductor, depender· de sus características eléctricas (capacidad para transportar la electricidad), mecánicas ( resistencia al desgaste, maleabilidad), del uso especifico que se le quiera dar y del costo.
Estas características llevan a preferir al cobre en la elaboración de conductores eléctricos.
El tipo de cobre que se utiliza en la fabricación de conductores es el cobre electrolítico de alta pureza, 99,99%.
Dependiendo del uso que se le vaya a dar, este tipo de cobre se presenta en los siguientes grados de dureza o temple: duro, semis duro y blando o recocido.
1.1. Tipos de cobre para conductores eléctricos
1.1.1. Cobre de temple duro:
ï Conductividad del 97% respecto a la del cobre puro.
ï Resistividad de 0,018 ( x mm 2 ) a 20 ºC de temperatura.
ï Capacidad de ruptura a la carga, oscila entre 37 a 45 kg/mm2.
Por esta razón se utiliza en la fabricación de conductores desnudos, para lineas aéreas de transporte de energía eléctrica, donde se exige una buena resistencia mecánica.
1.1.2. Cobre recocido o de temple blando:
ï Conductividad del 100% ï Resistividad de 0,01724 = 1 ( x mm 2 ) respecto del cobre puro, tomado este como patrón.
ï Carga de ruptura media de 25 kg/mm2.
Como es ductil y flexible se utiliza en la fabricación de conductores aislados. El conductor esta· identificado en cuanto a su tamaño por un calibre, que puede ser milimétrico y expresarse en mm2 o americano y expresarse en AWG o MCM con una equivalencia en mm2.
1.2. Partes que componen los conductores eléctricos
Estas son tres muy diferenciadas:
ï El alma o elemento conductor.
ï El aislamiento.
ï Las cubiertas protectoras.
1.2.1. El alma o elemento conductor
Se fabrica en cobre y su objetivo es servir de camino a la energía eléctrica desde las centrales generadoras a los centros de distribución (subestaciones, redes y empalmes), para alimentar a los diferentes centros de consumo (industriales, grupos habitacionales, etc.). De la forma como este constituida esta alma depende la clasificación de los conductores eléctricos. Asi tenemos:
ï Según su constitución Alambre:
Alambre Conductor eléctrico cuya alma conductora esta formada por un solo elemento o hilo conductor.
- Líneas de corriente continua
donde S es la sección del conductor,
la resistividad, la I la intensidad prevista en el conductor y
la caída de tensión permitida.

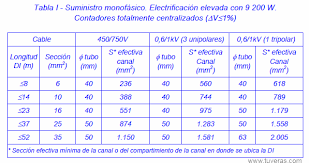

la resistividad, la I la intensidad prevista en el conductor y la caída de tensión permitida.- Líneas de corriente alterna monofásica
- Líneas de corriente alterna (trifásica)
donde:
- es caída de tensión en voltios.
es el factor de potencia activa.
es la longitud del cable en metros.- es la resistividad en
.
